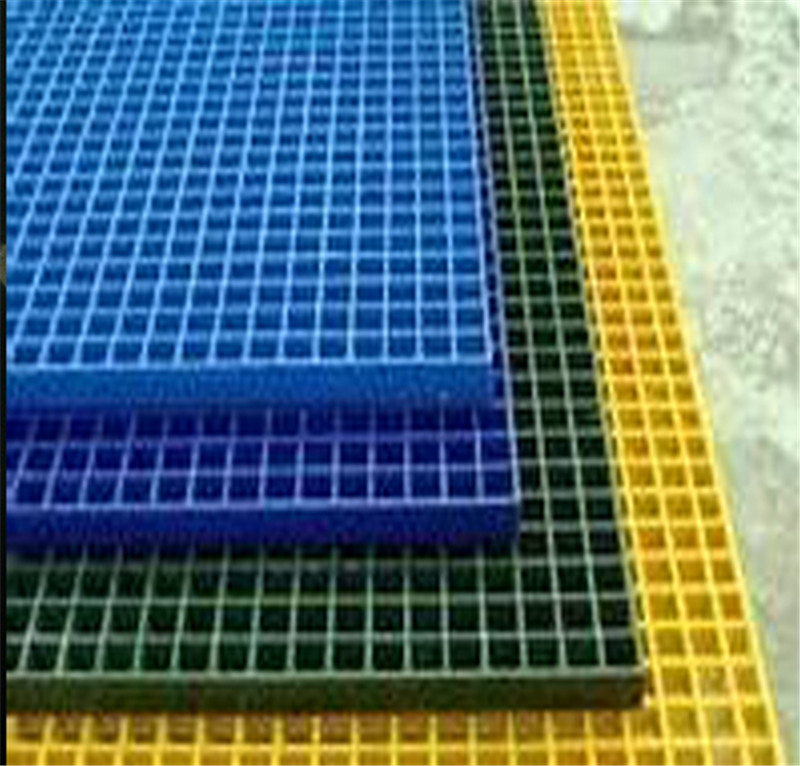

冷却塔网格板
产品简介
冷却塔网格板淋水填料是由中科院水利水电科学研究院和西安热工研究院研究开发的。由我公司负责生产制造的一种新型淋水填料。自我公司1966年制作安装以来，已被电力、化工、医药
订购热线：0371-64320999
产品介绍
冷却塔网格板淋水填料是由中科院水利水电科学研究院和西安热工研究院研究开发的。由我公司负责生产制造的一种新型淋水填料。自我公司1966年制作安装以来，已被电力、化工、医药和其他工业部门广泛采用，取得了良好的使用效果，并在加工制作方面积累了丰富的经验。
冷却塔网格板技术要求
一、冷却塔网格板系由水泥砂浆加铁丝制成，作为冷却塔淋水填料的一种。 其作用是将水多次溅散成水滴或形成水膜，以增加水和空气的热交换强度。水的冷却过程主要是在淋水装置中进行的，因此，保证水泥网格板淋水装置的质量是提高冷却塔热效率的关键。
二、水泥：一般采用425号普通硅酸盐水泥。
三、砂：采用洁净中砂，粒径不大于2.0mm，含泥量不超过3%。
四、镀锌铁丝：采用16号镀锌铁丝(1级钢，φ1.6～1.65mm)。为了节省钢材，在有试验依据，保证不降低破坏强度及允许承载力的前提下，可以减小铁丝直径，如以18号镀锌铁丝代替16号镀锌铁丝，或仅在板宽方向替代之。
五、镀锌铁丝在调直中，其延伸率按3%～5%计，*大不应超过5%。
六、水泥砂浆的配合比一般为1∶1.5，灰水比为1∶0.23。
冷却塔网格板加工制作工艺
冷却塔网格板一般采用塑料模加工方法制作，但*须满足下列要求。
一、冷却塔网格板几何尺寸
格网板一般为有边框的，其尺寸为1365mm×465mm×50mm或 1230mm×490mm×50mm两种。具体尺寸根据设计要求进行制作。允许有几何偏差
二、冷却塔网格板外观
无缺角掉边，表面平整，不露筋，无蜂窝麻面，基本无气泡空穴，个别气泡空 穴深不超过1.5mm。格网孔四壁平整，棱角清晰，孔口凸缘外基本无“翼翅”， 个别“翼翅”宽不得超过1.0mm。格网板的水平裂纹不得超过边长的1/15。
三、冷却塔网格板强度
冷却塔网格板应搁置在跨距为1.25m的简支支承上。其跨中施加集中荷载。当荷 载为980N(允许承载力)时，不应发生裂缝，挠度不得大于6mm。其破坏荷载(失稳) 不得小于1470N。
四、每层网格板应安装平稳，若出现倾斜应进行校正和调整，其相对高 差不得超过20mm。
五、塔体内每层网格板应填满筒体。网格板边缘离风筒内壁的孔隙不应大 于50mm。塔内整个填料层不允许出现大于50mm的直通缝。
六、填料层间有垫块布置时，其垫块尺寸一般采用50×50mm实心垫块。
七、16层水泥网格板淋水填料安装总高度误差不应超过±50mm。
